Вариант исполнения № 4

Датчики силы варианта исполнения № 4 применяются в производстве динамометров электронных ДЭТ/1 на растяжение с диапазоном измерений от 100 кН до 2000 кН классов точности 0,5, 1, 2.

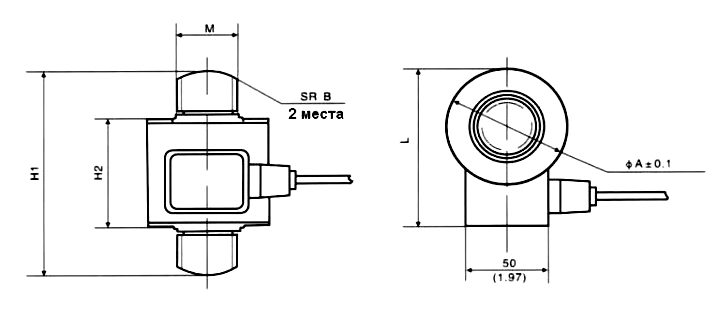

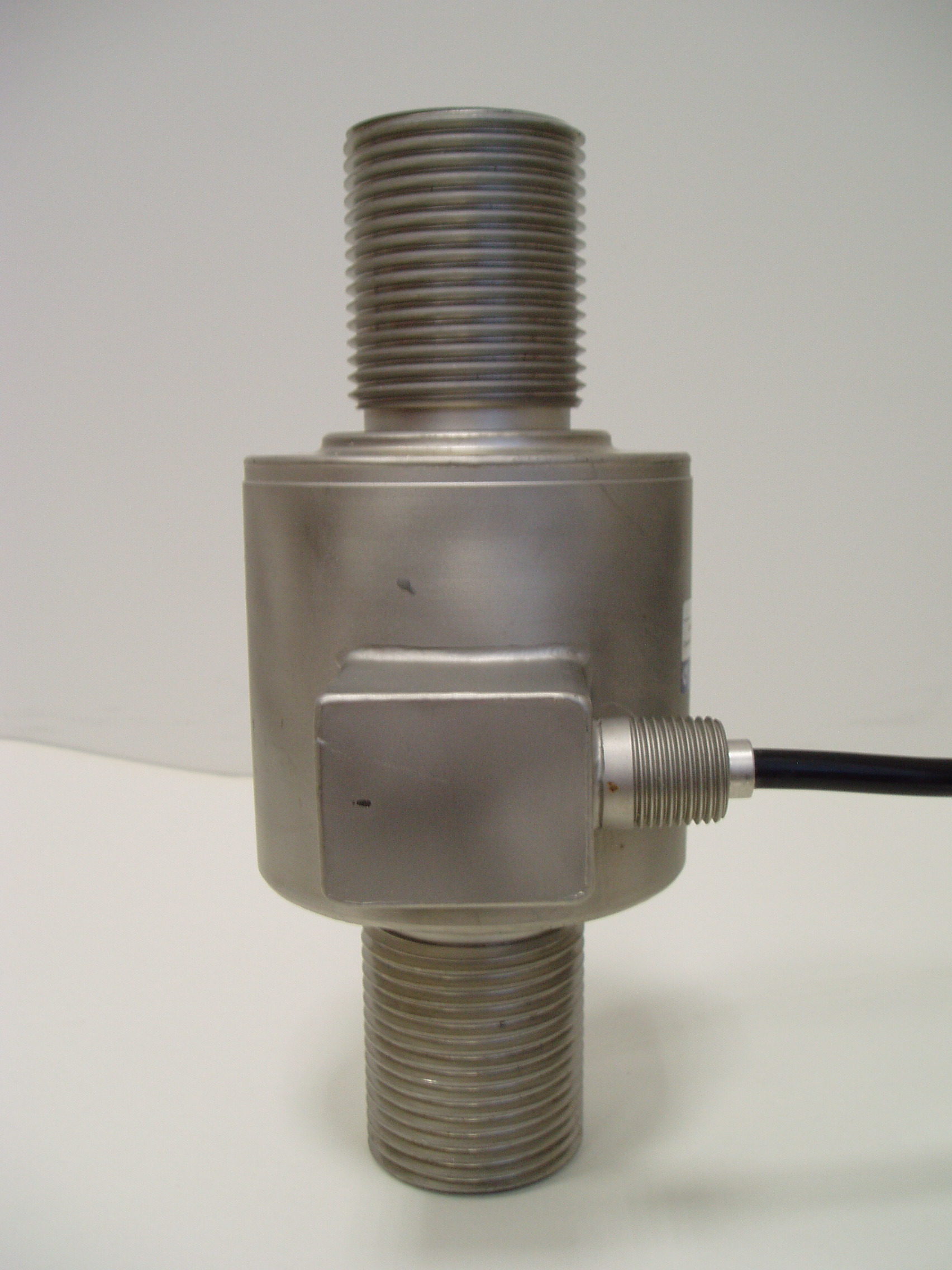

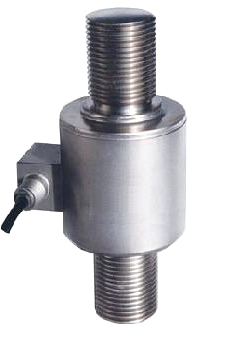

Общий вид и чертёж датчиков силы от 100 кН до 1000 кН.

НПИ, кН	H1, мм	H2, мм	A, мм	L, мм	M, мм	SR, мм
100; 200	180	64,9	73	99,7	М36×3	200
500	250	96,9	105	138,3	М56×4	300
1000	350	126,1	152,4	183,9	М76×4	400

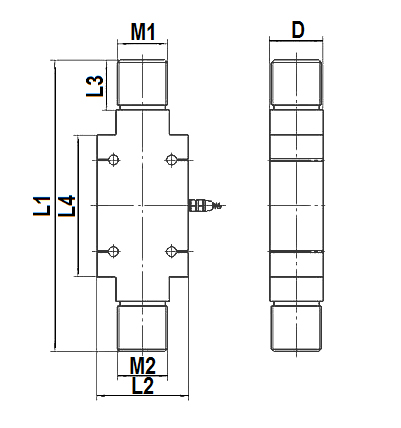

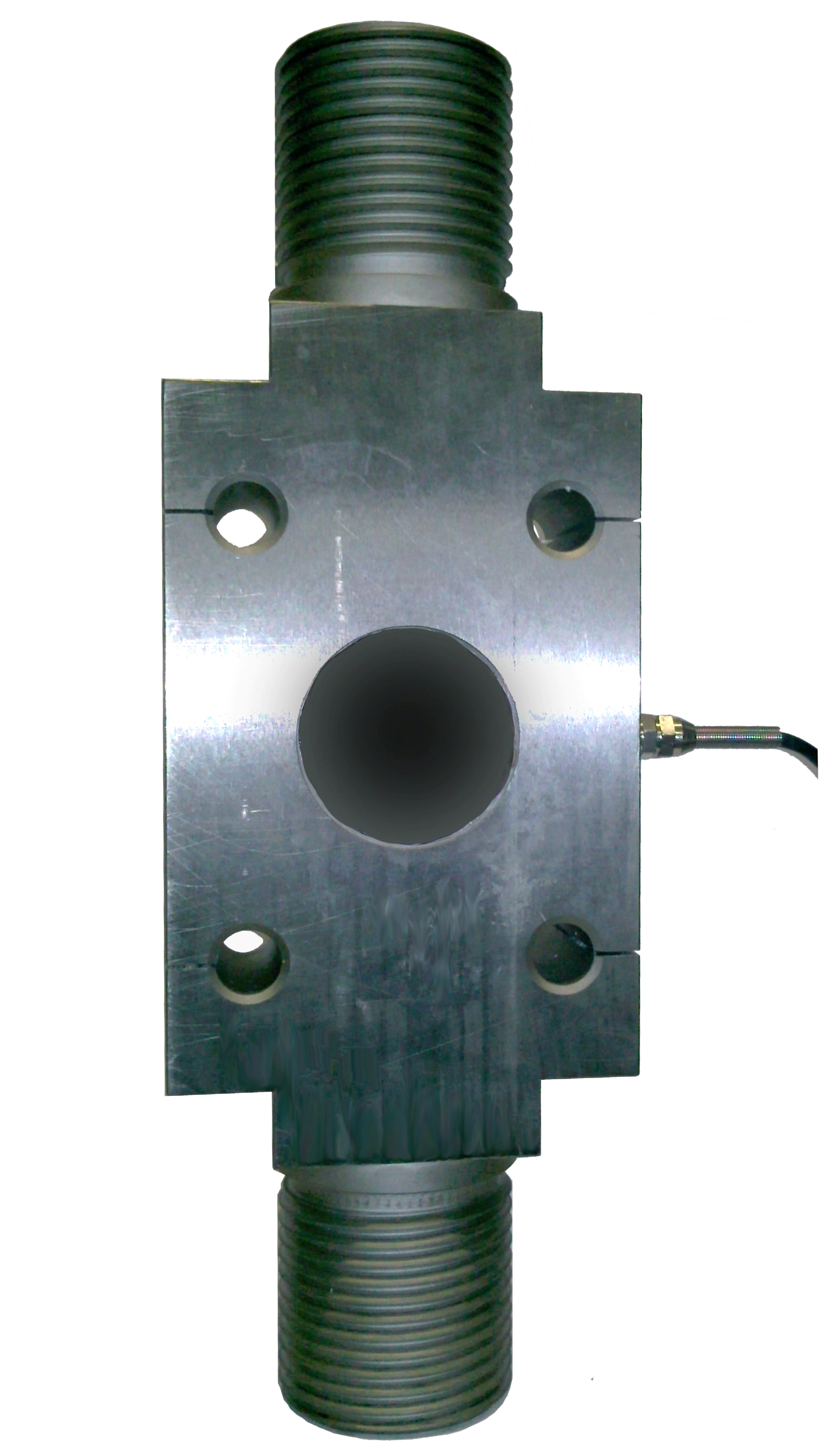

Общий вид и чертёж датчиков силы от 100 кН до 2000 кН.

НПИ, кН	L1,мм	L2, мм	L3, мм	L4, мм	M1/M2, мм	B, мм
100; 200	230	95	48	90	М42	75
500	350	110	60	170	М60×4	64
1000	450	150	80	220	М80×6	85
2000	580	170	100	280	М120×6	125
